一、前期準(zhǔn)備

1.結(jié)構(gòu)檢測與評估

使用無人機(jī)高清攝像、超聲波測厚儀等設(shè)備，全面檢測煙囪內(nèi)外壁的混凝土碳化深度、鋼筋銹蝕率、裂縫分布及防腐層脫落情況。

根據(jù)《工業(yè)建筑防腐蝕設(shè)計(jì)規(guī)范》（GB 50046），劃分腐蝕等級，明確修復(fù)范圍。

2.材料選擇

基面處理材料：選用環(huán)氧封閉底漆，增強(qiáng)基層附著力。

防腐主材：高溫段（80℃以上）推薦硅改性聚氨酯涂料，中低溫段采用玻璃鱗片膠泥。

增強(qiáng)層：碳纖維布用于結(jié)構(gòu)性裂縫修補(bǔ)。

3.施工方案設(shè)計(jì)

編制專項(xiàng)施工組織設(shè)計(jì)，包括吊籃/腳手架搭設(shè)方案、高空作業(yè)應(yīng)急預(yù)案、環(huán)保措施（如VOCs控制）等，并通過專家論證。

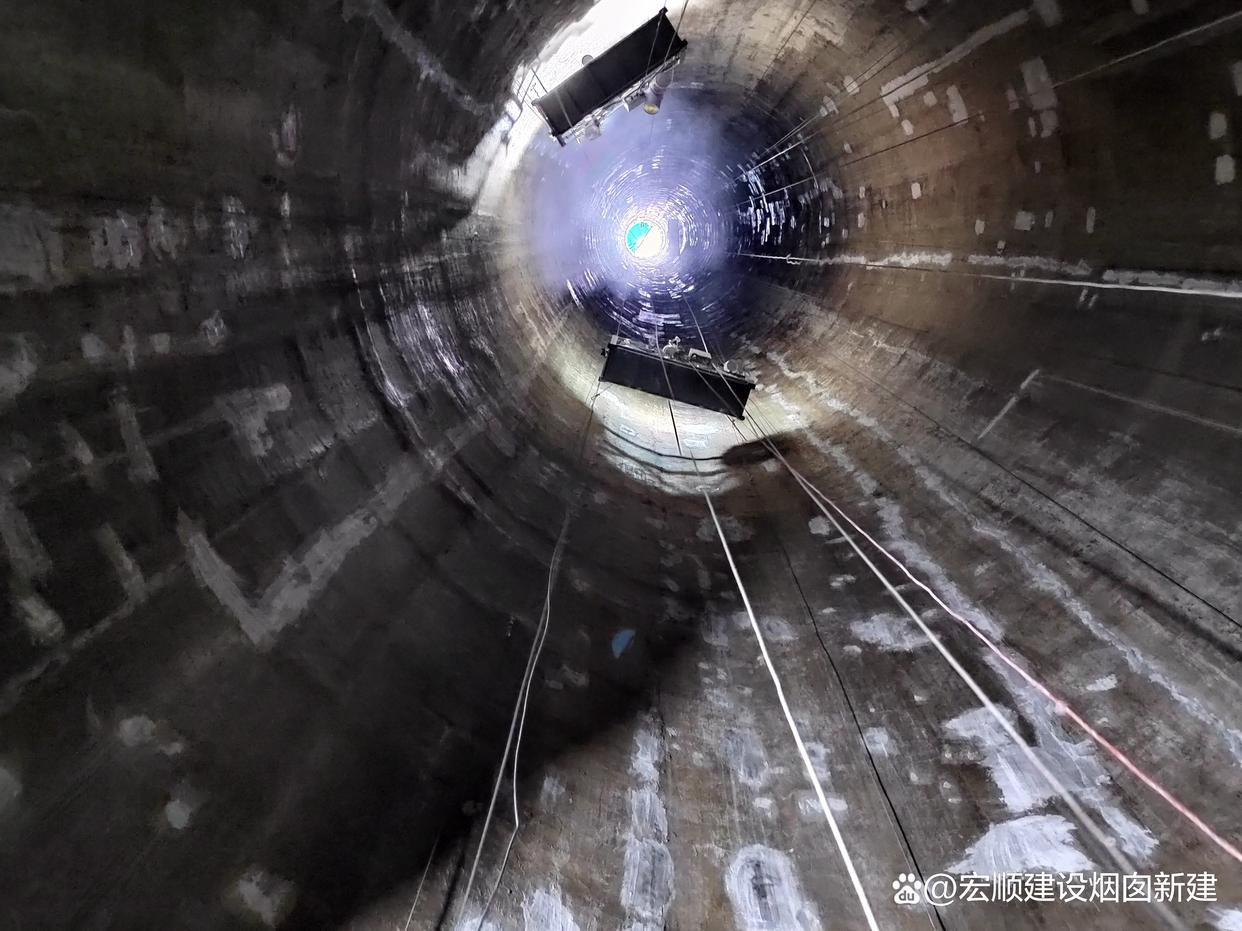

二、表面處理

1.機(jī)械打磨

使用角磨機(jī)配金剛石磨片清除疏松層，混凝土表面達(dá)到Sa2.5級，確保表面粗糙度達(dá)標(biāo)。

2.裂縫處理

寬度>0.3mm的裂縫：采用壓力注漿法灌注環(huán)氧樹脂，確保漿液飽滿。

微裂縫（≤0.3mm）：用彈性填縫劑密封，防止水分滲透。

3.酸堿中和

對酸蝕區(qū)域噴灑5%碳酸鈉溶液中和，清水沖洗至pH值中性，避免殘留腐蝕介質(zhì)。

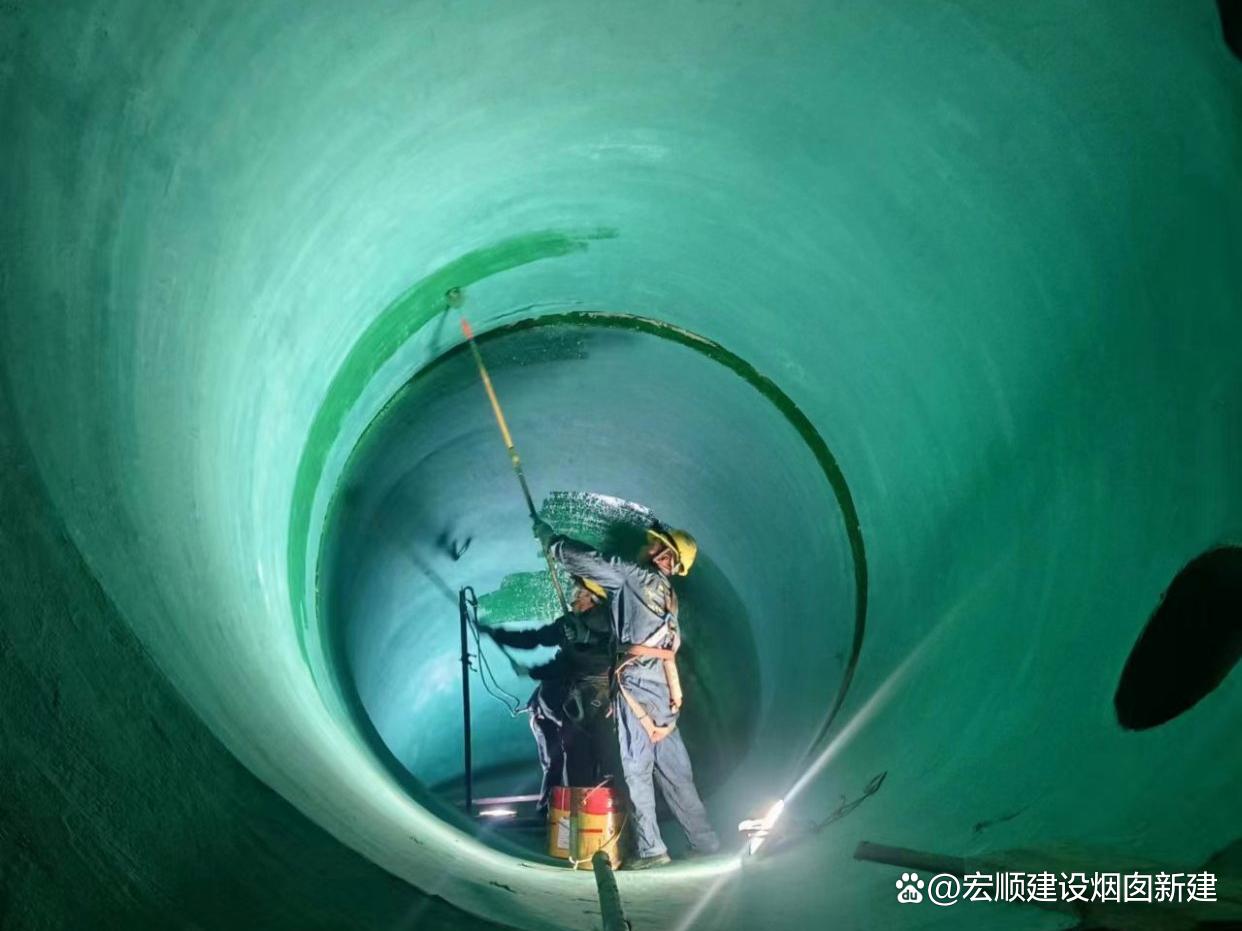

三、防腐層施工

1.底涂施工

環(huán)氧底漆按甲:乙=4:1配比攪拌，滾涂兩道（間隔4小時(shí)），干膜厚度≥80μm

施工環(huán)境溫度需>5℃，相對濕度<85%，避免涂層起泡或固化不良。

2.中涂增強(qiáng)

玻璃鱗片膠泥：刮涂厚度1.5-2mm，鱗片含量≥30%，采用十字交叉法施工，增強(qiáng)抗?jié)B透性。

碳纖維布粘貼：先涂刷浸漬膠，輥壓排除氣泡，搭接長度≥100mm，修復(fù)結(jié)構(gòu)性裂縫。

3.面層防護(hù)

聚硅氧烷面漆噴涂兩道，總干膜厚度≥150μm，添加紫外線吸收劑提升耐候性。

四、特殊部位處理

1.牛腿節(jié)點(diǎn)

采用不銹鋼帶（316L材質(zhì)）環(huán)向包裹，螺栓固定后注膠密封，防止應(yīng)力集中導(dǎo)致開裂。

2.煙道接口

膨脹節(jié)處粘貼耐高溫陶瓷纖維毯（1000℃級），外覆柔性密封膠，適應(yīng)熱脹冷縮變形。

本文采摘于【宏順建設(shè)工程有限公司】主頁
